Вспомогательный малый флот
Малые коммерческие модульные суда
Нами разработан модельный ряд модульной платформы малых речных коммерческих судов. Длина габаритная от 12 до 19,9 м, грузоподъемностью от 10 до 60 тн.
Судно выпускается с судовым билетом ГИМС с возможностью последующего перевода под маломерное судно коммерческого использования РРР или РС.
Модульная система сборки корпуса позволяет использовать однотипные плоские секции корпуса. Длина судна изменяется длиной центральной цилиндрической секцией.
Возможны различные варианты рубки, жилого модуля, комплектации систем и моторного отсека.
Чертежи общего расположения в формате ПДФ:
Основные размерения модульного ряда:
- длина по корпусу габаритная - 12; 14; 16; 18; 19,9 м
- ширина по ВЛ - 3,0; 3,6; 4,2; 4,8; 5,4; 6,0 м
- высота борта - 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0
- расчет прочности - класс Р до борта 1,4м и О РРР для размеров от 1,6 м

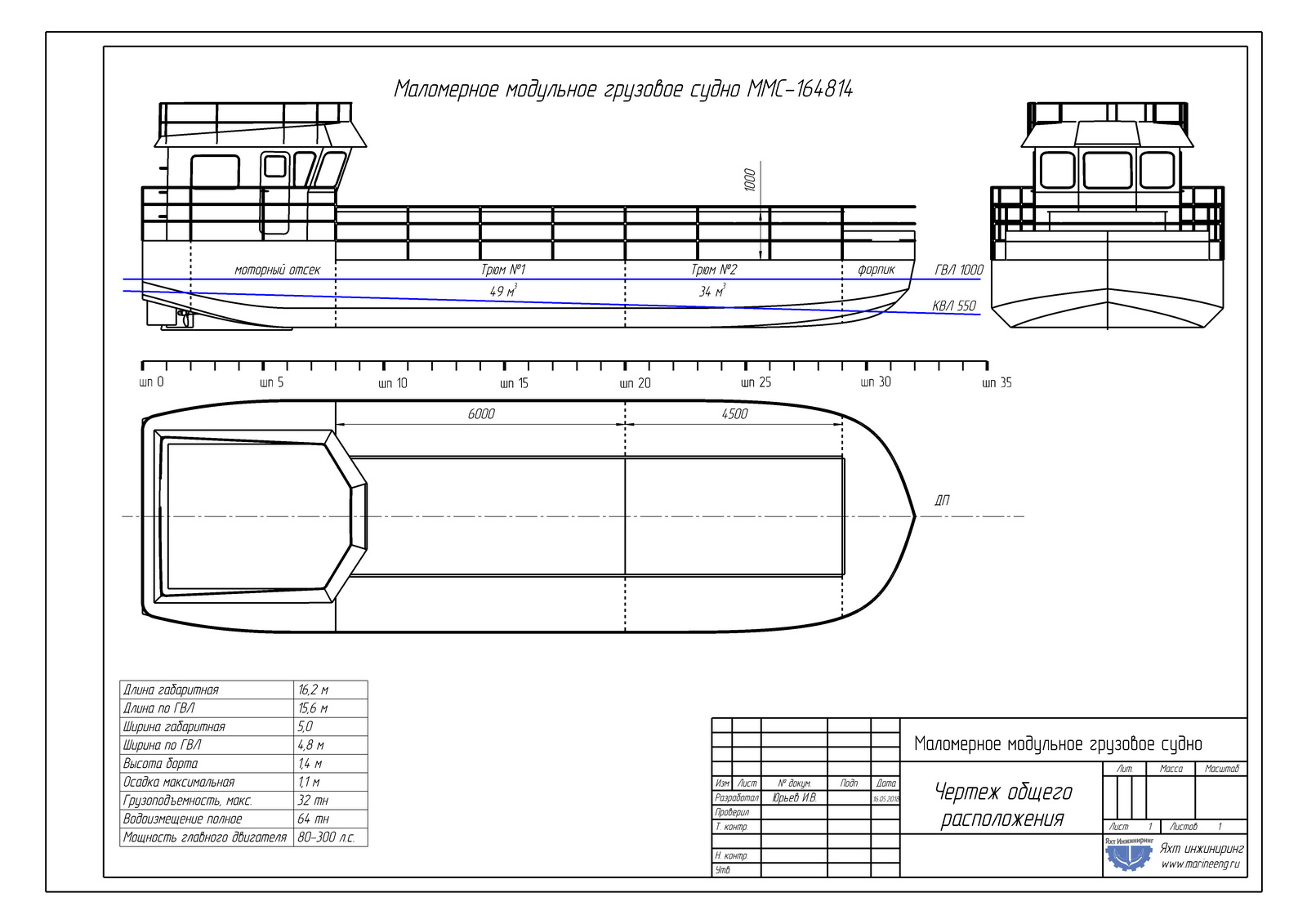

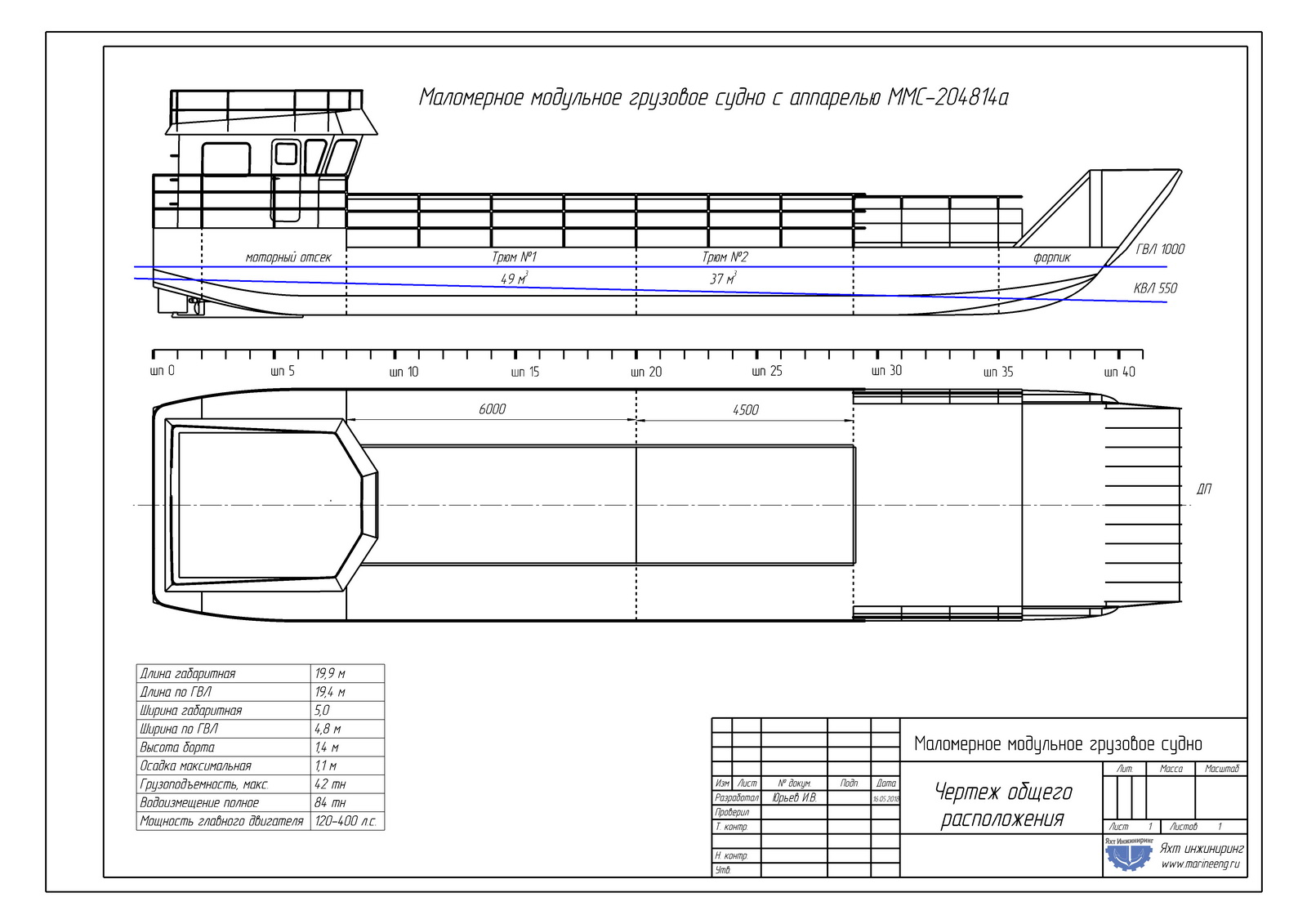

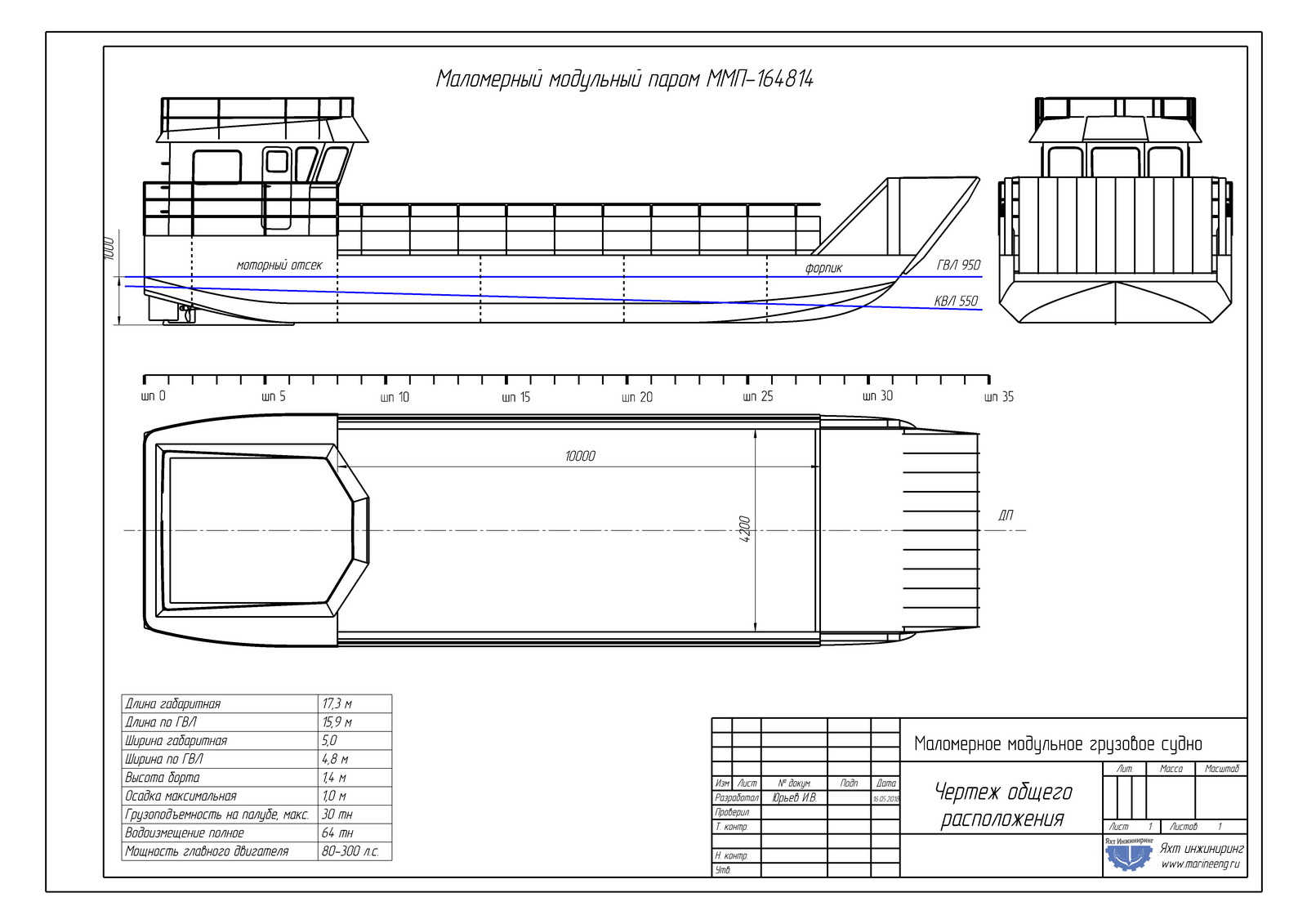

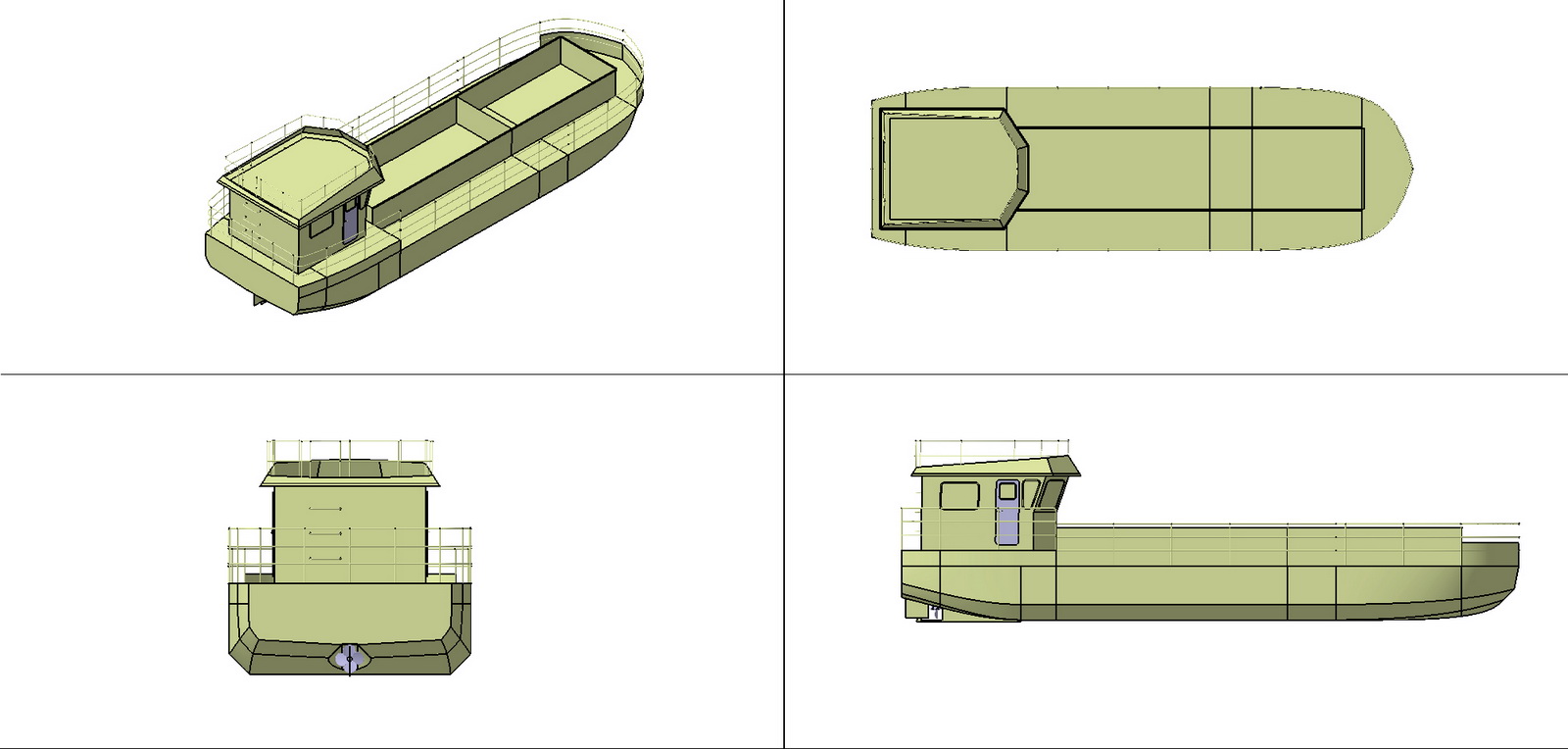

Чертежи общего расположения некоторых модификаций малого судна

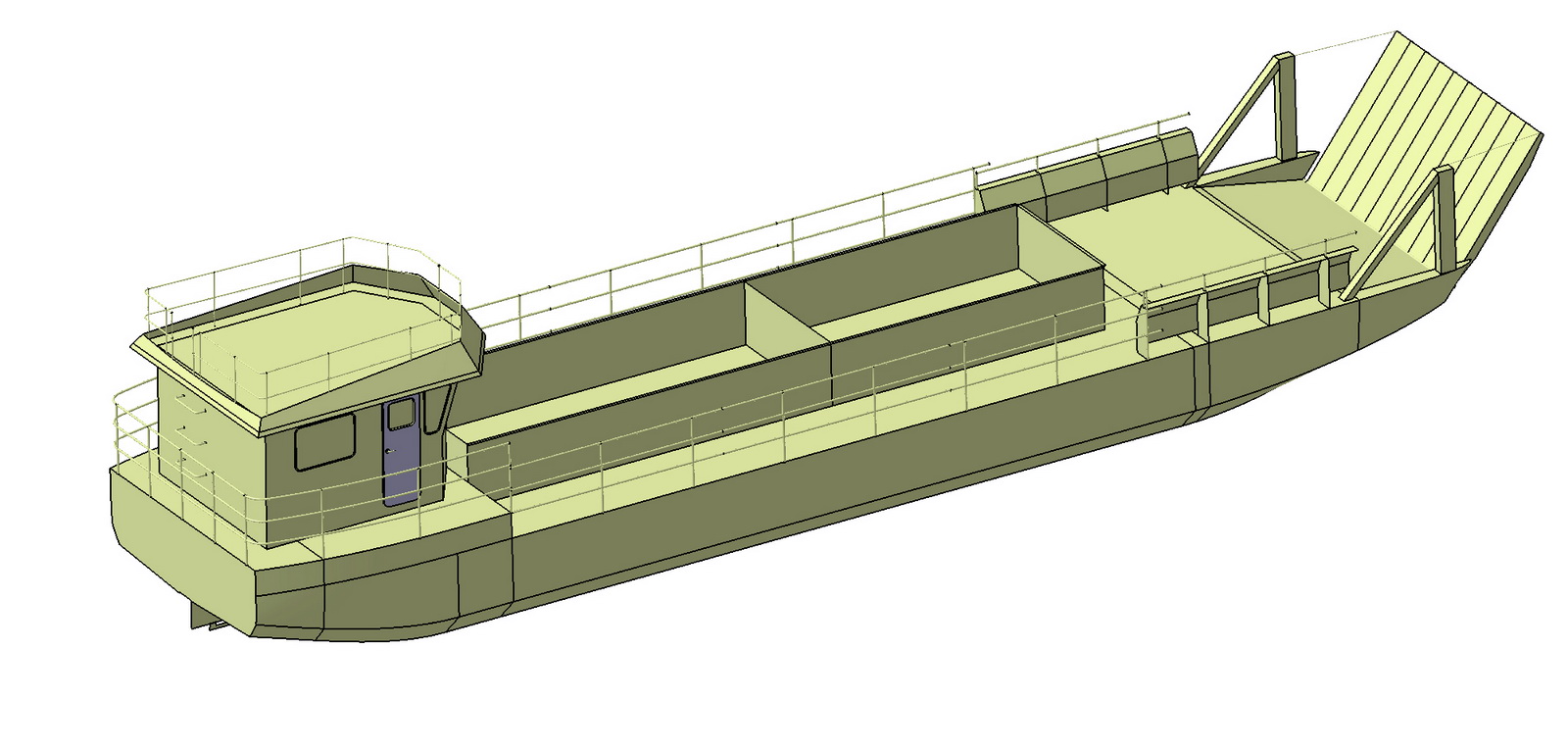

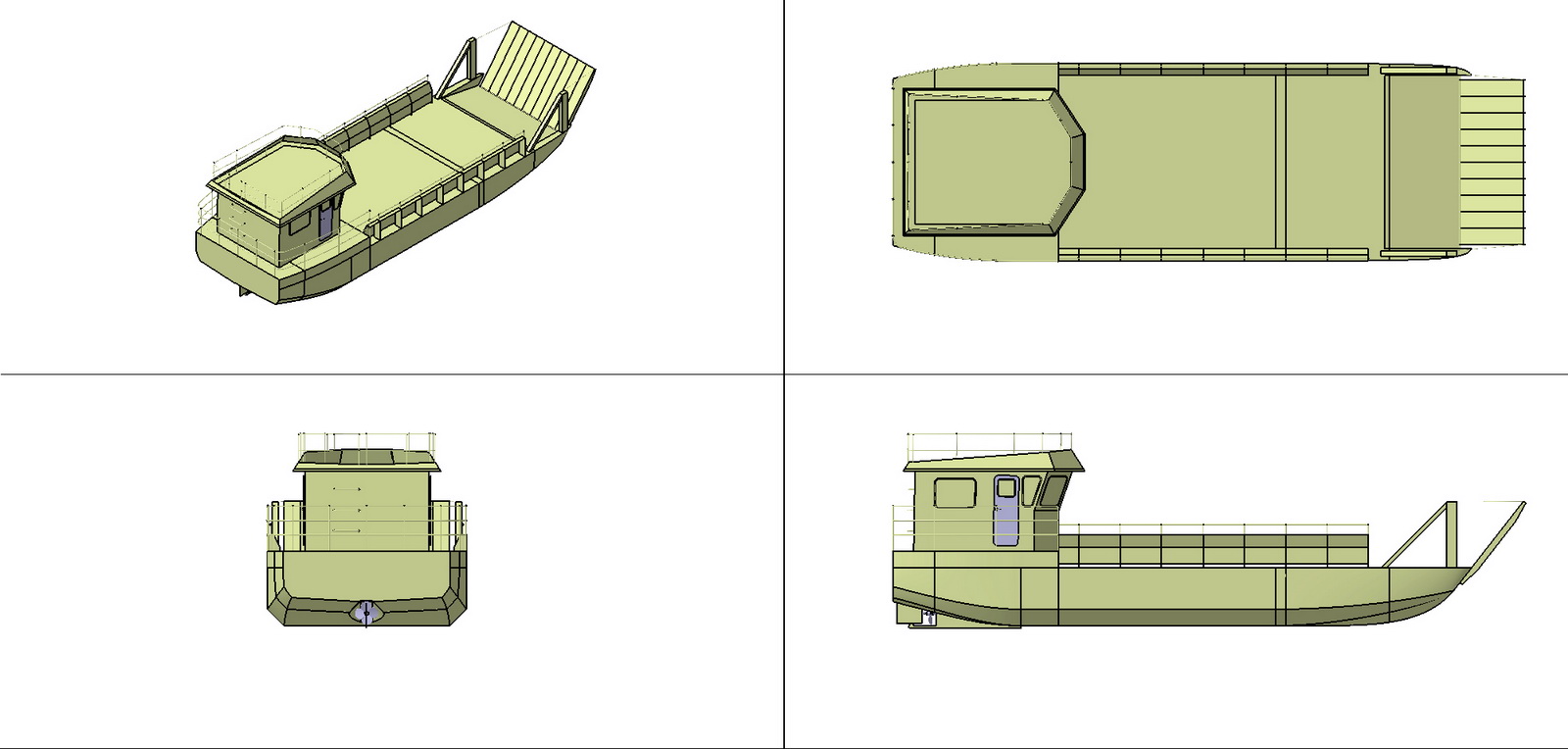

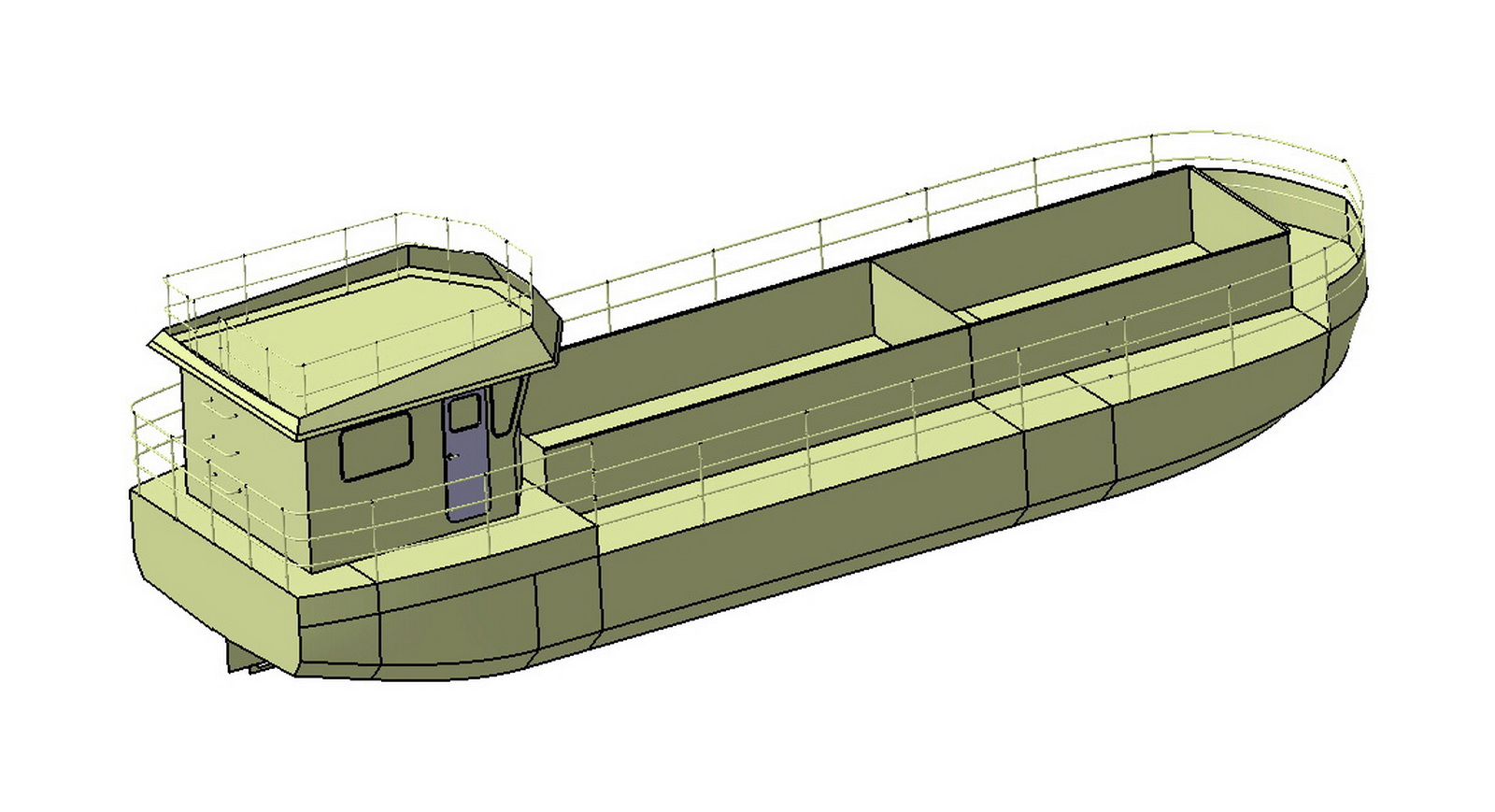

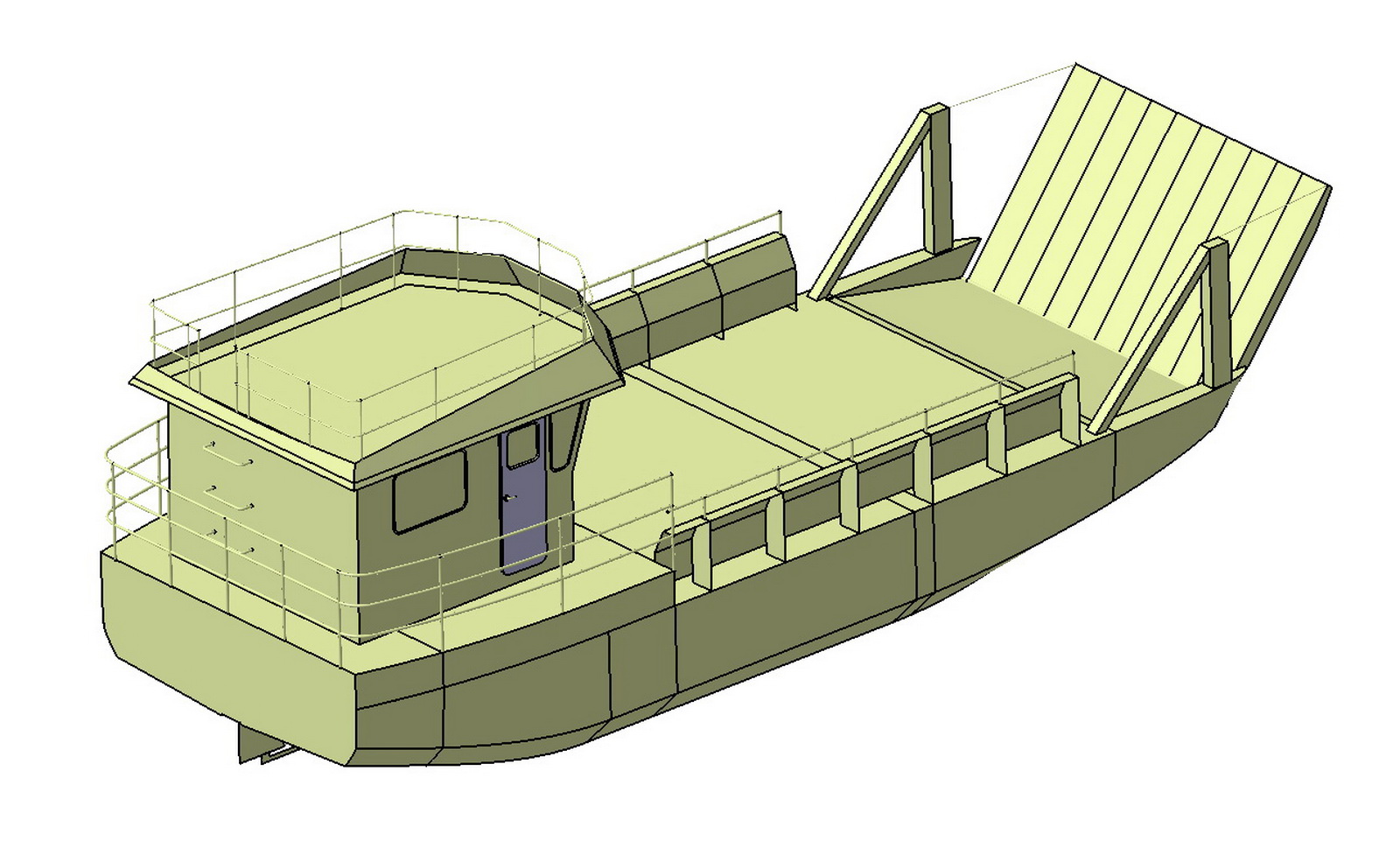

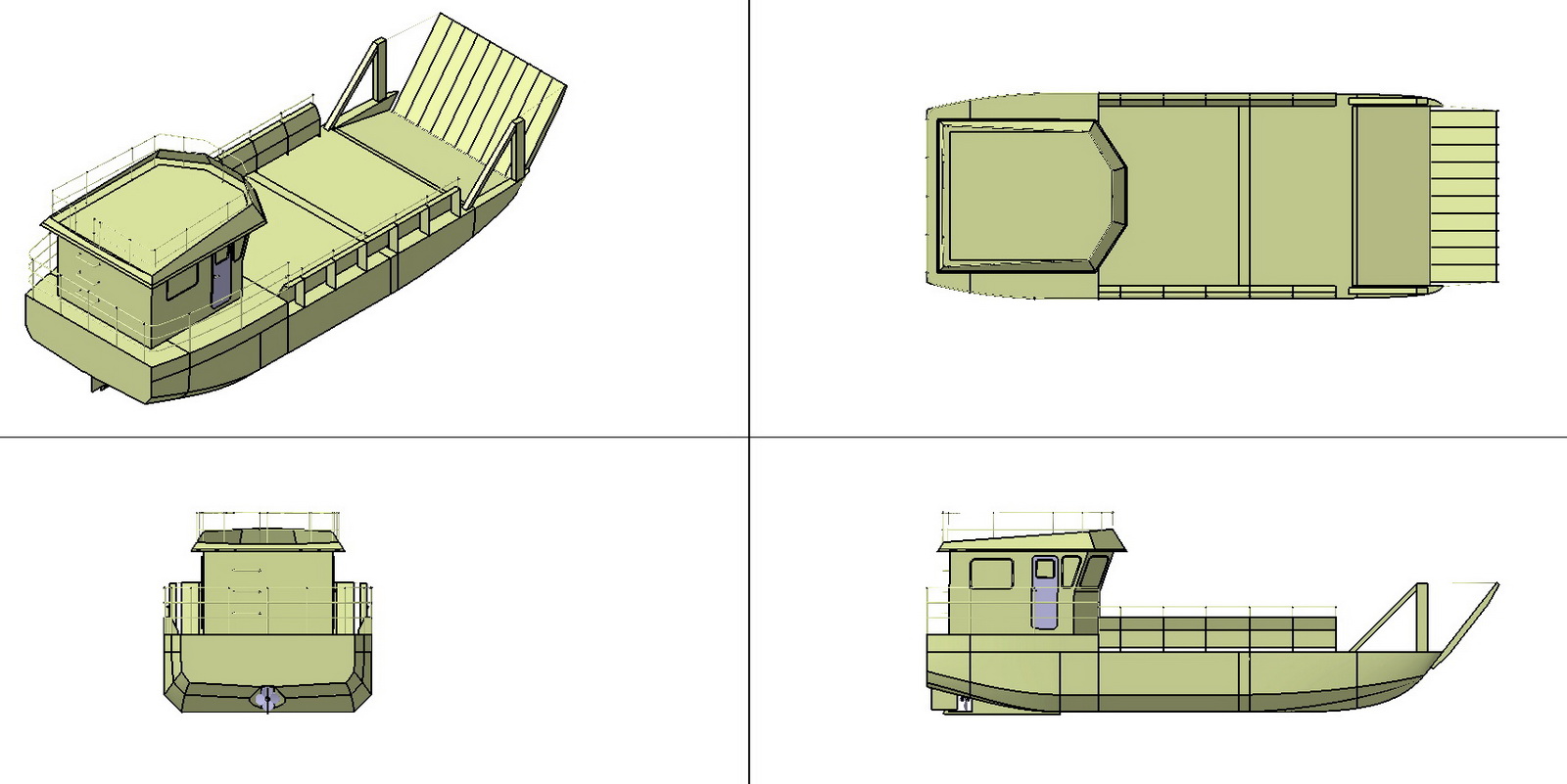

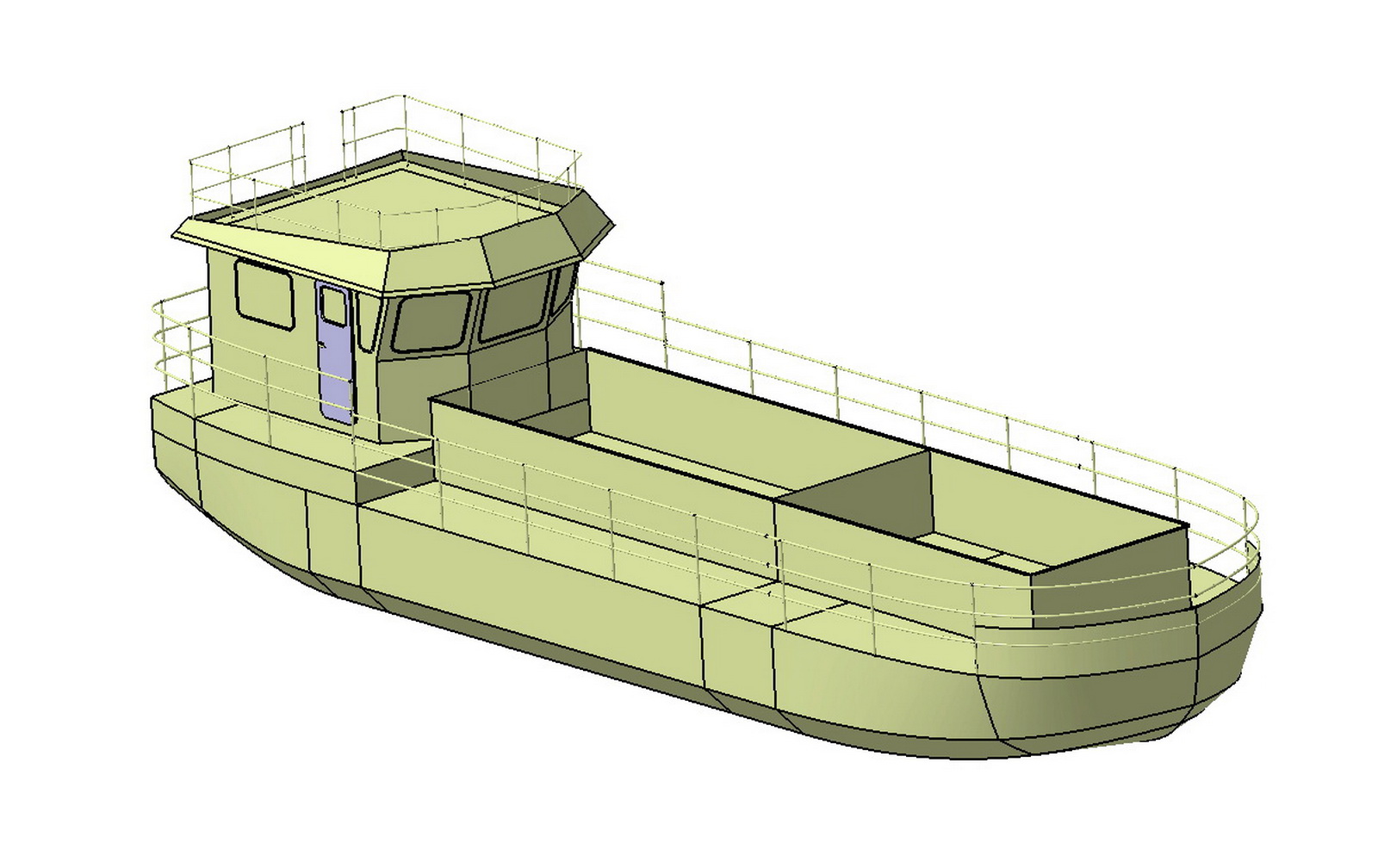

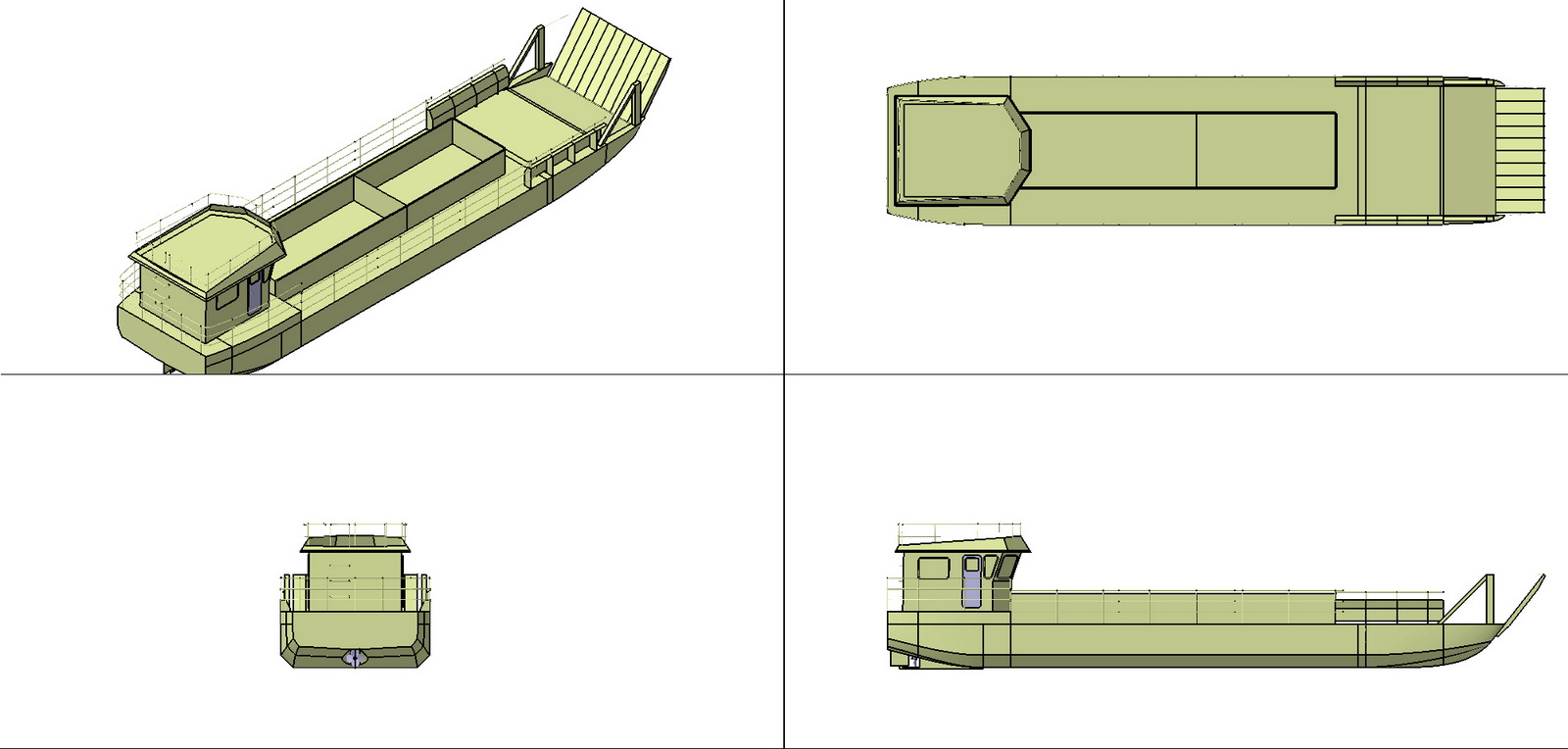

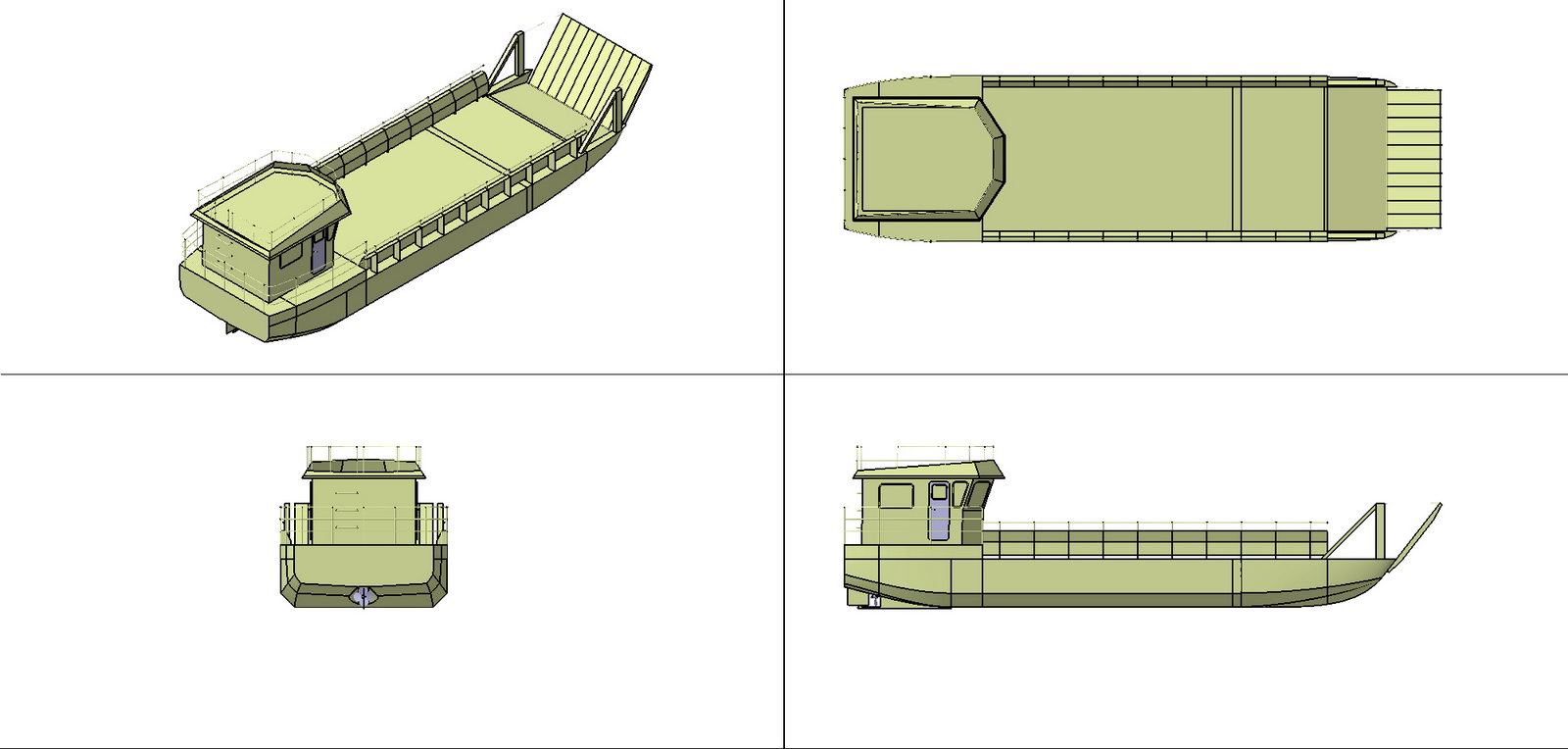

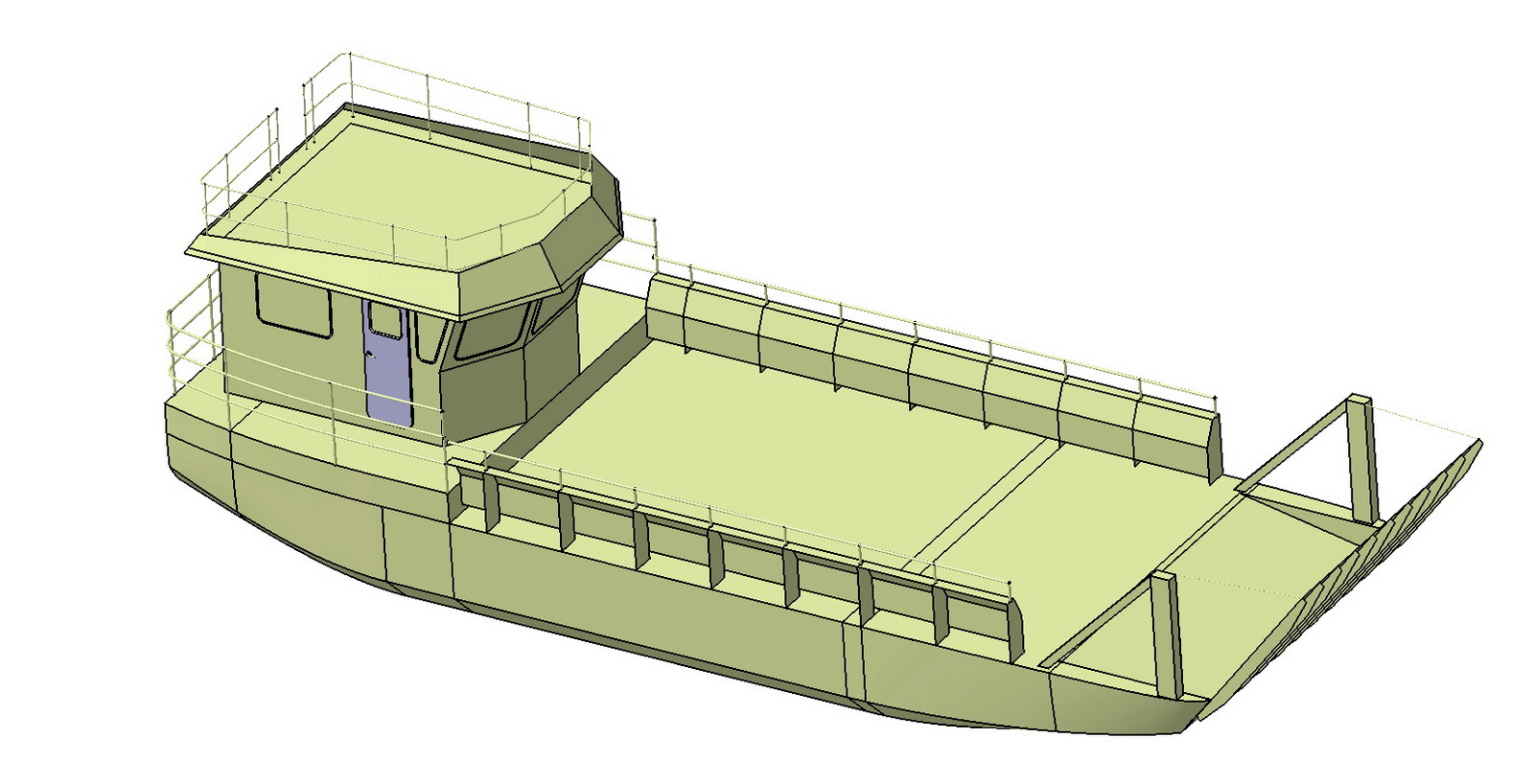

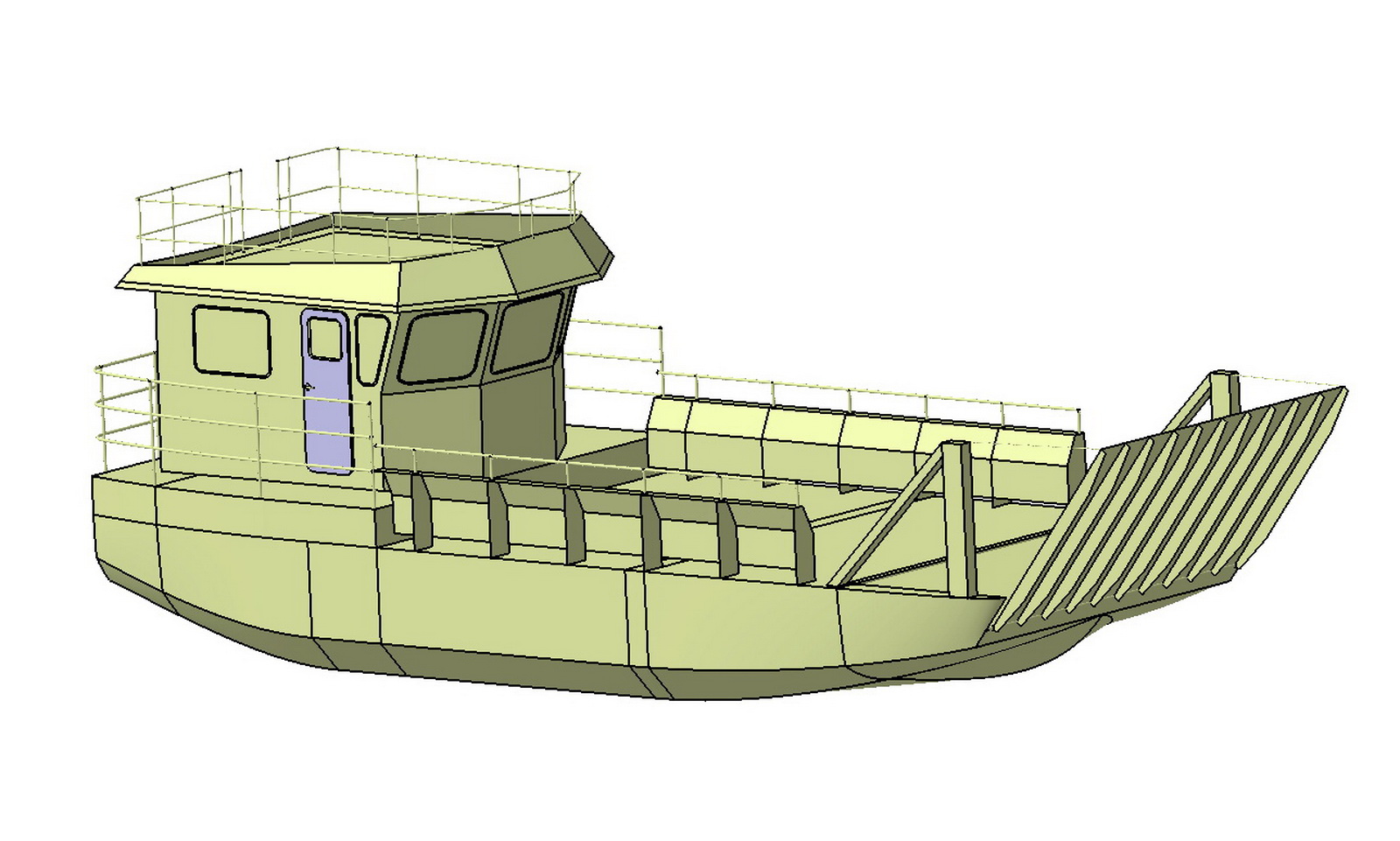

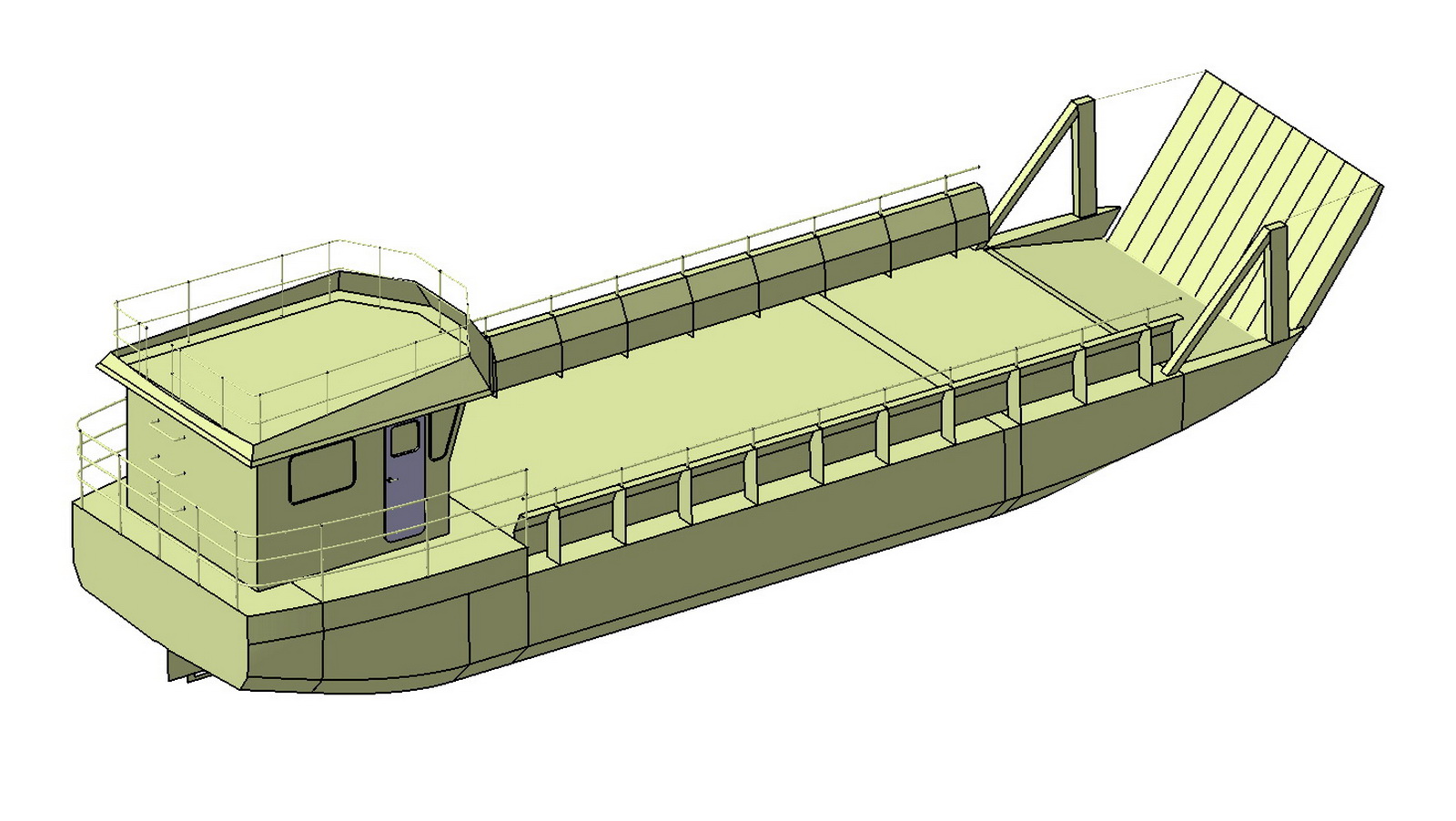

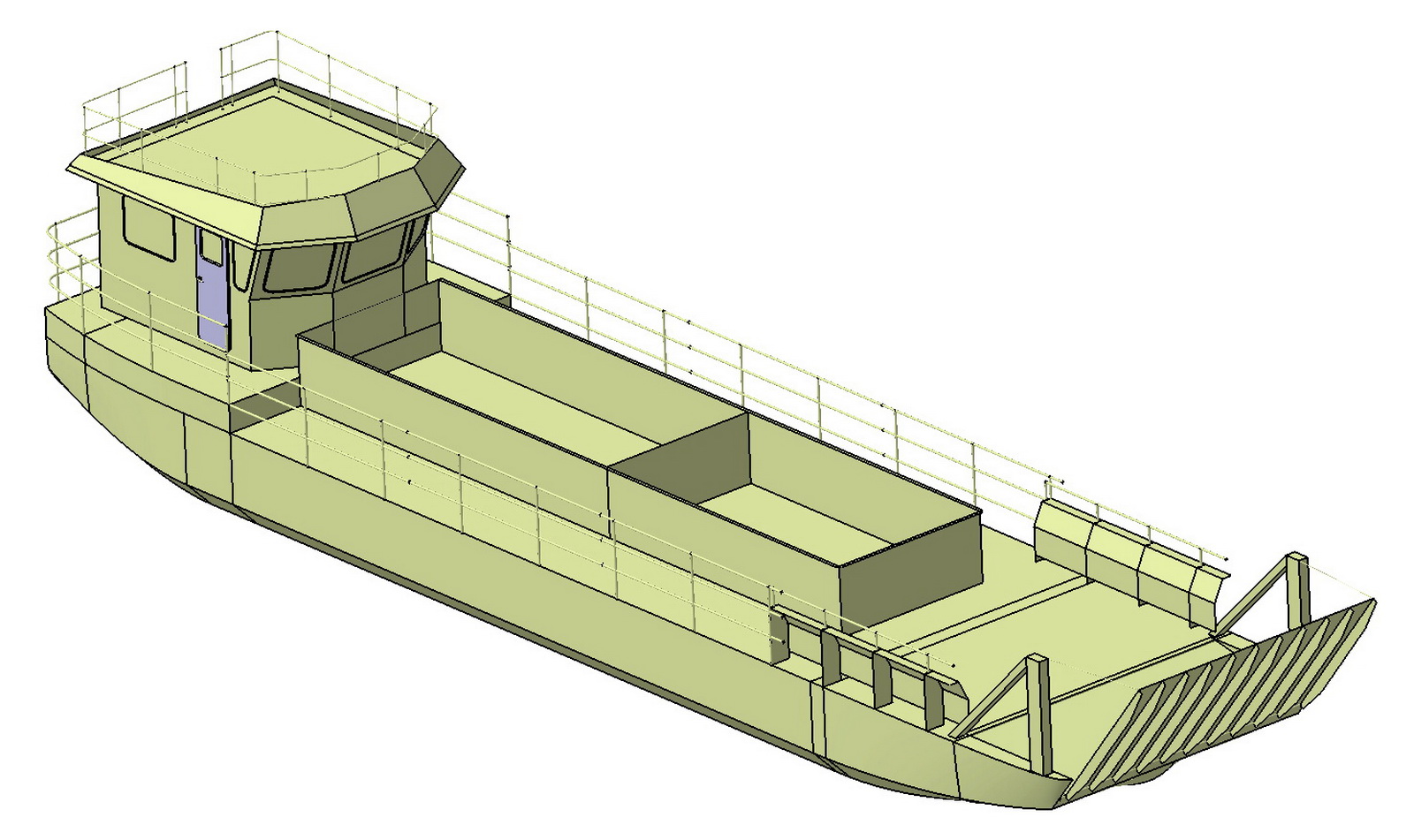

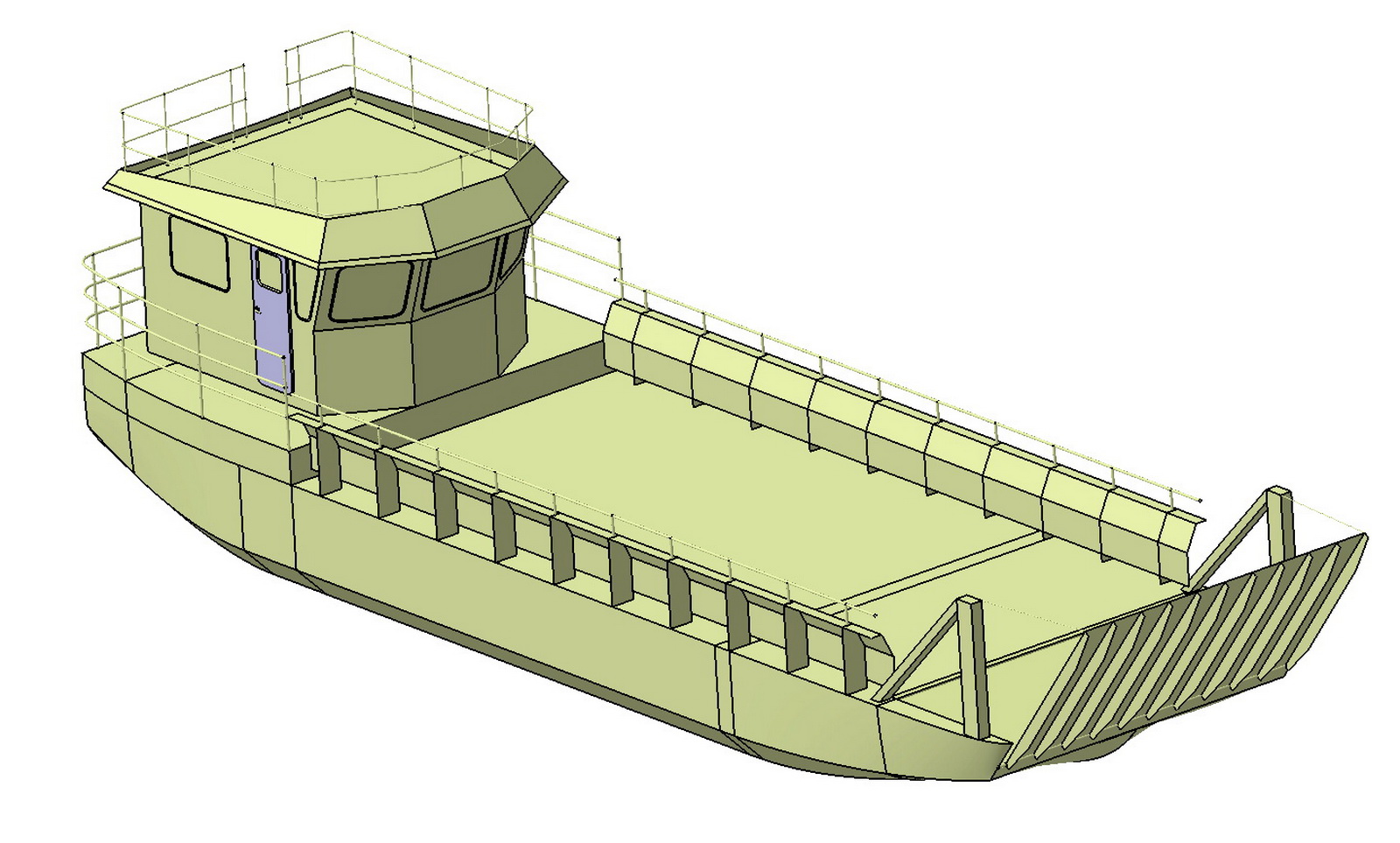

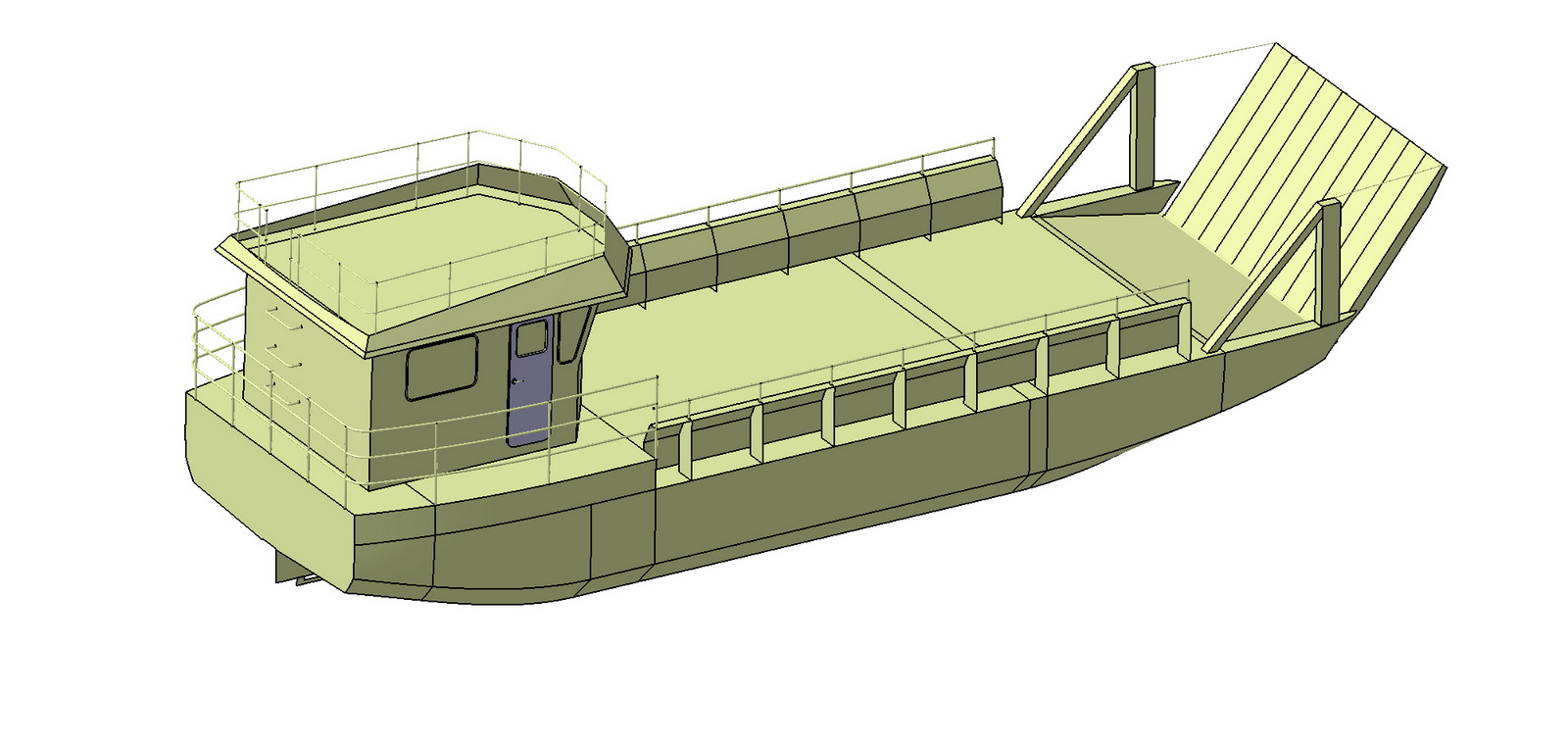

Некоторые модели судов размерного ряда 4814, ширина 4,8м, высота борта 1,4м.

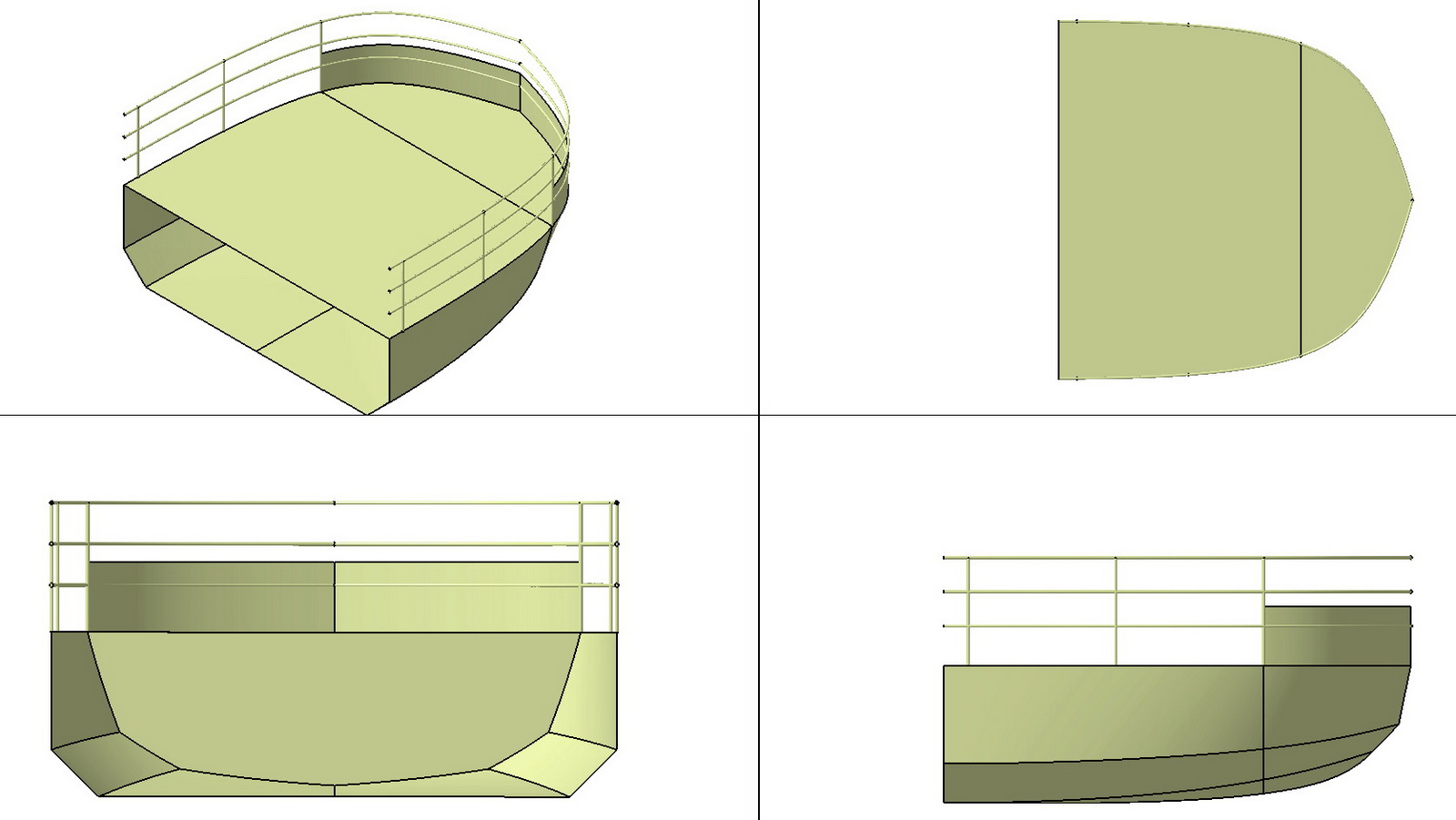

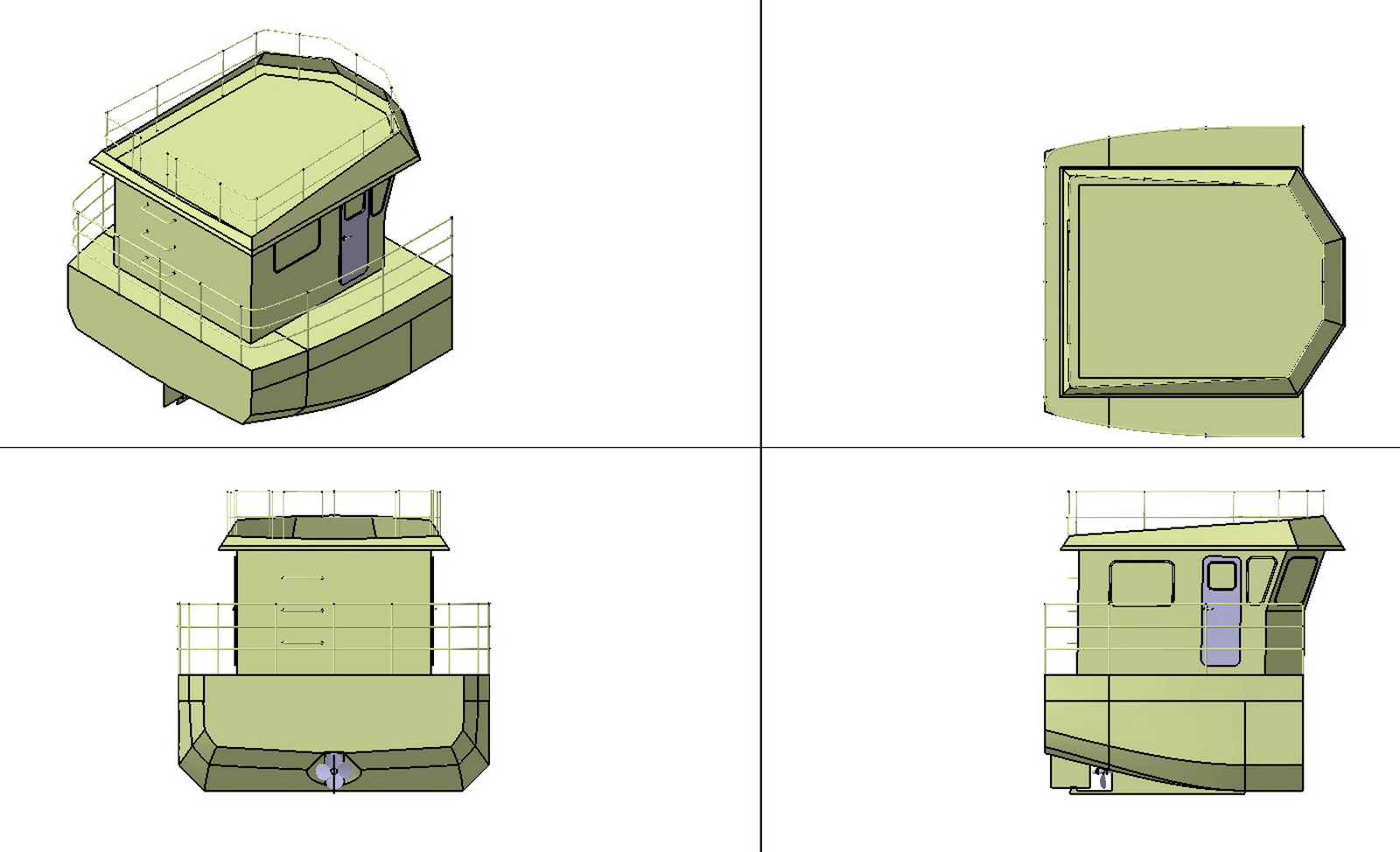

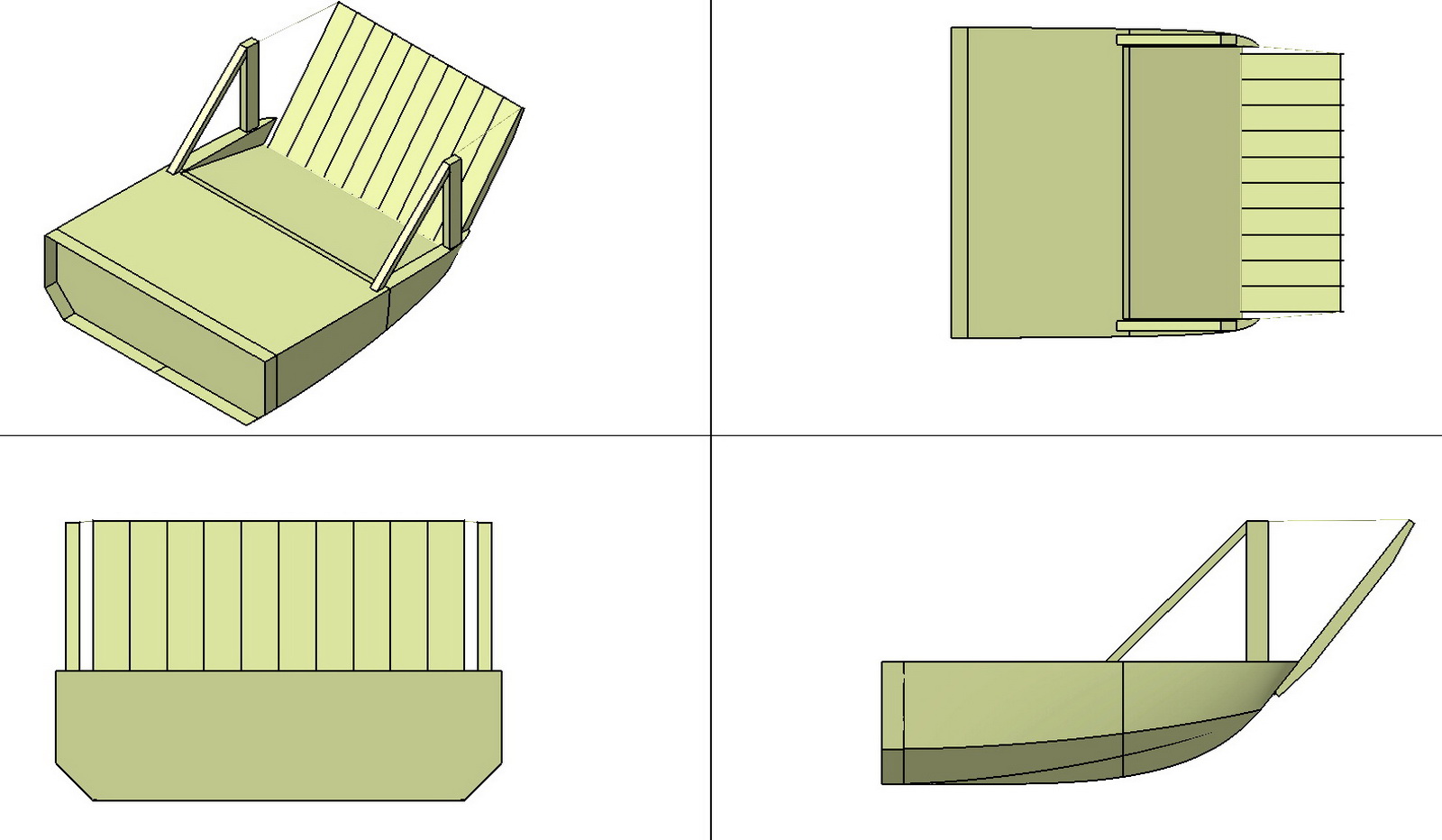

Модели типовых кормовой и носовой оконечности размерного ряда 4814

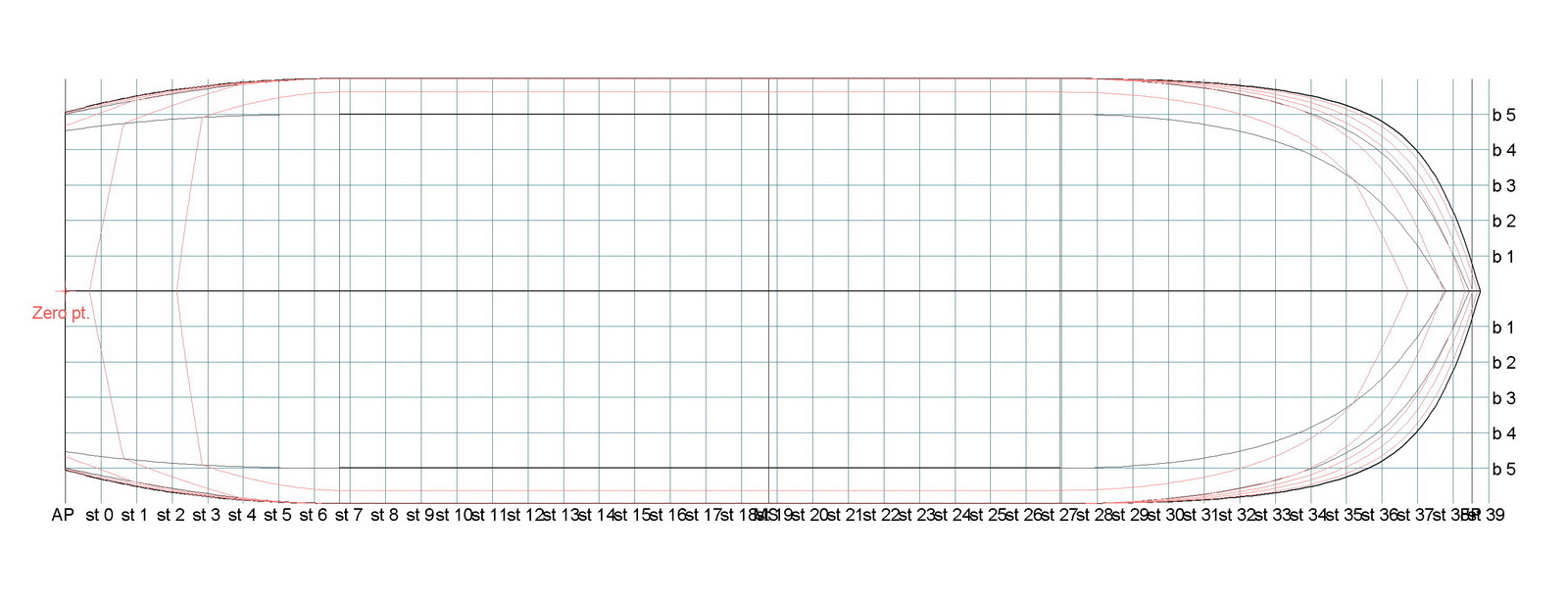

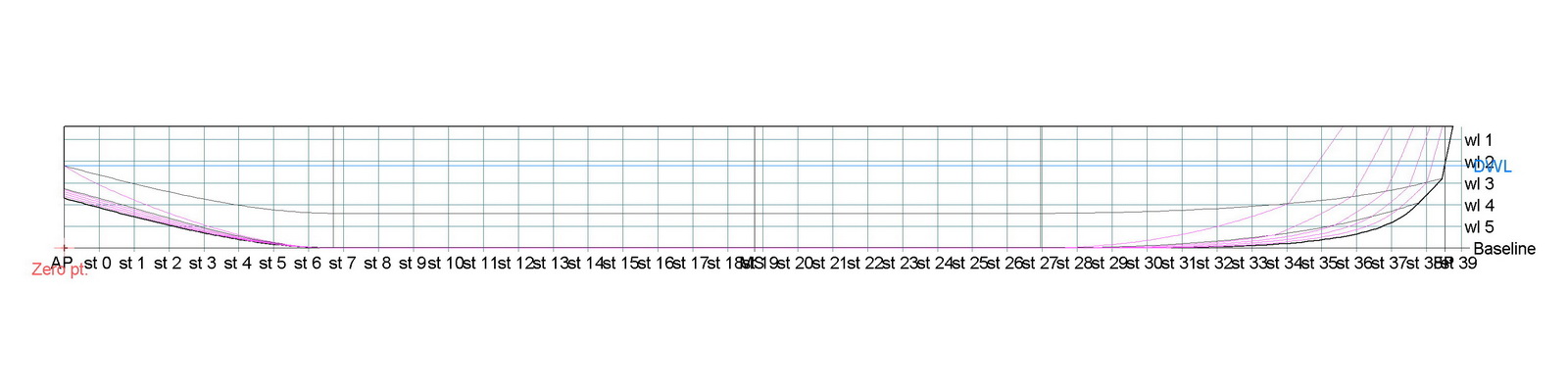

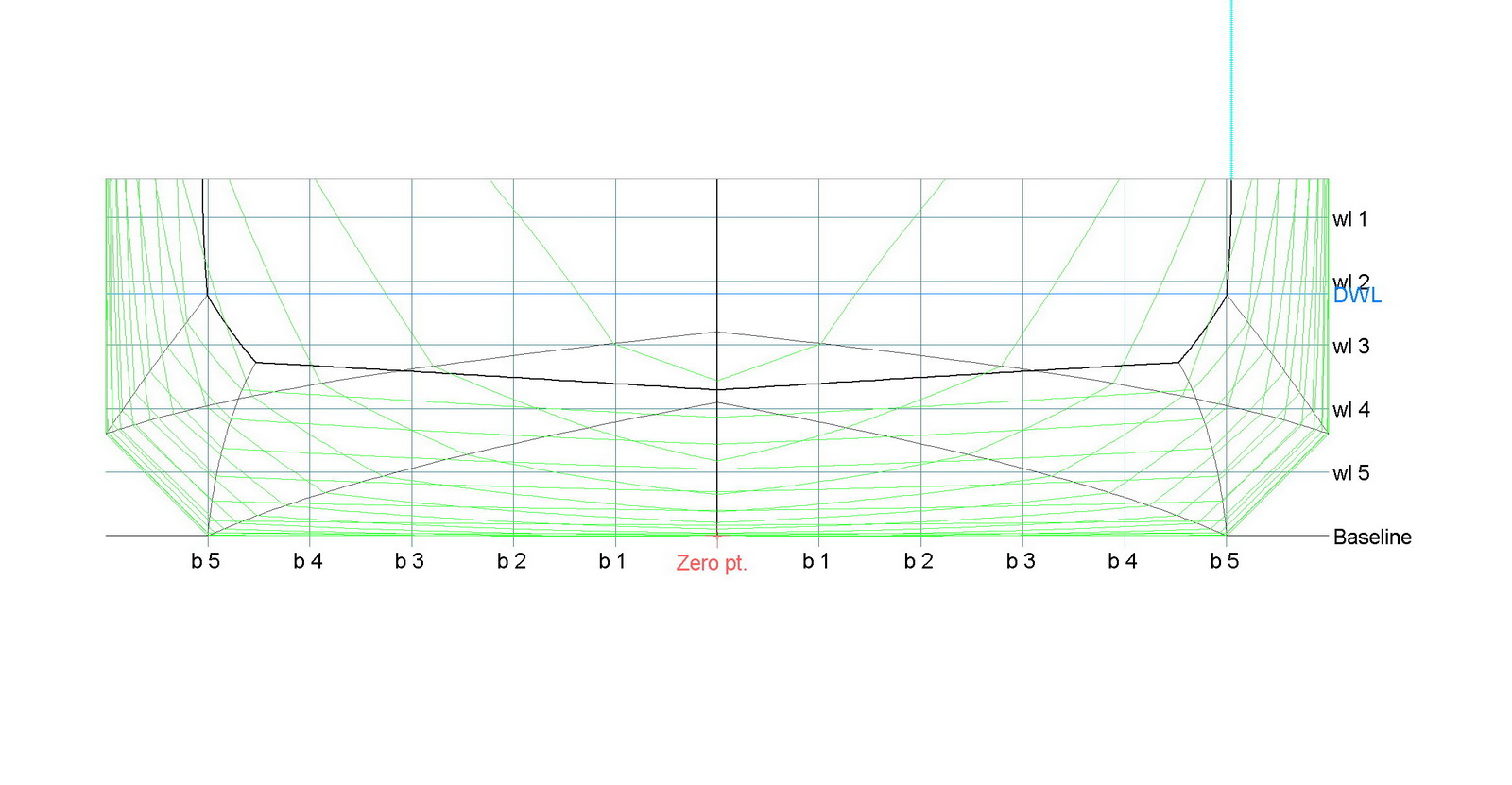

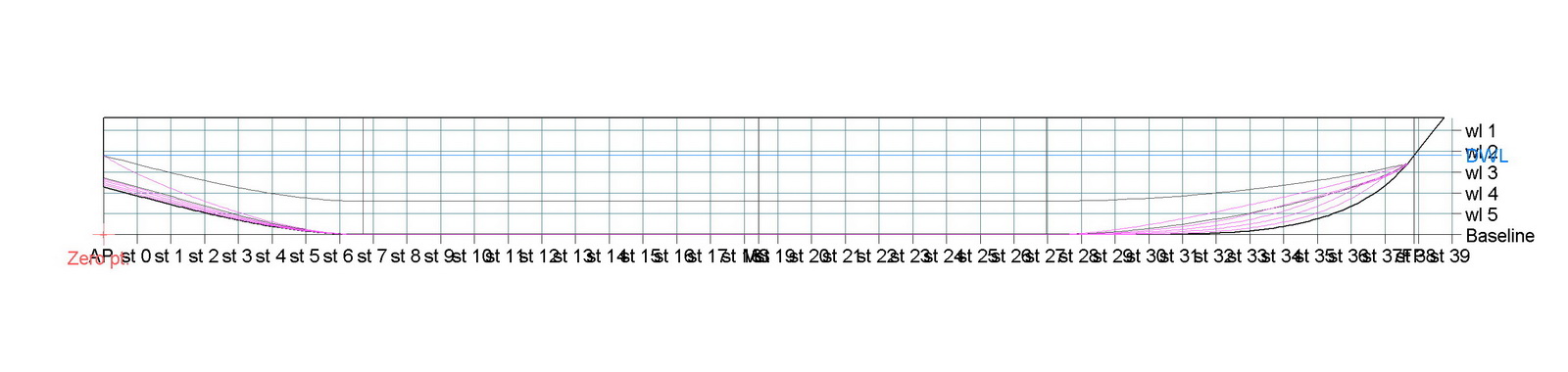

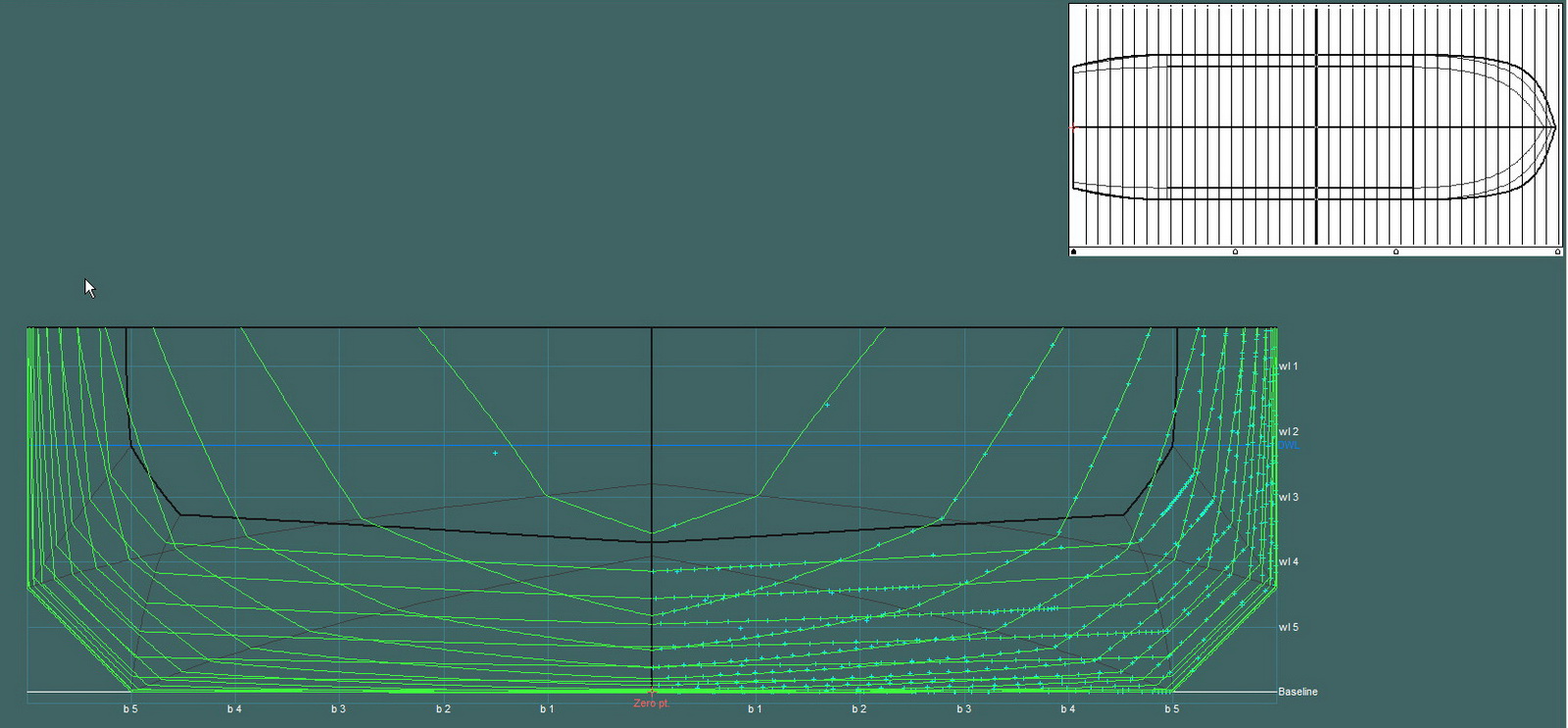

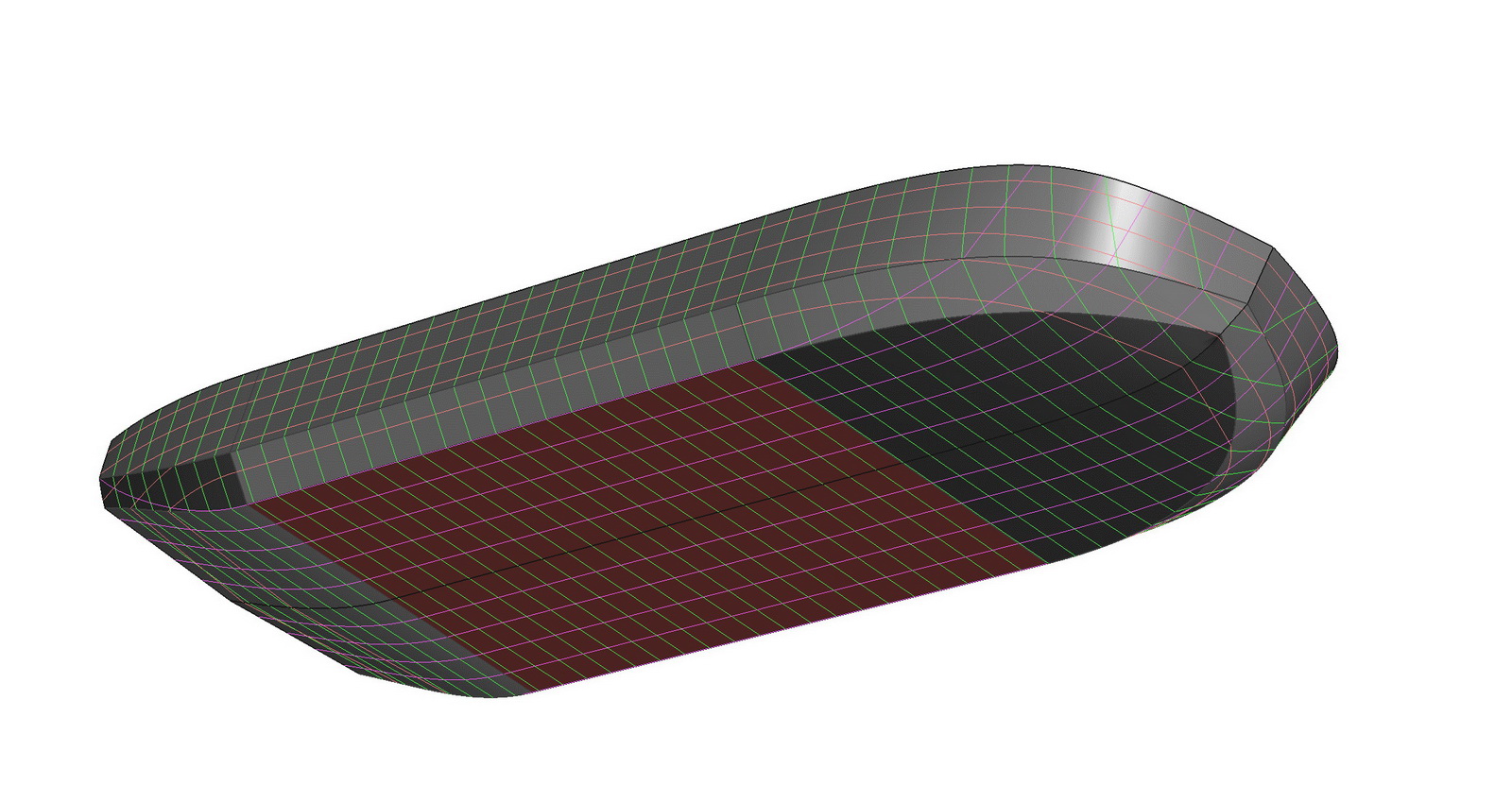

Математическая модель упрощенных обводов корпуса судна

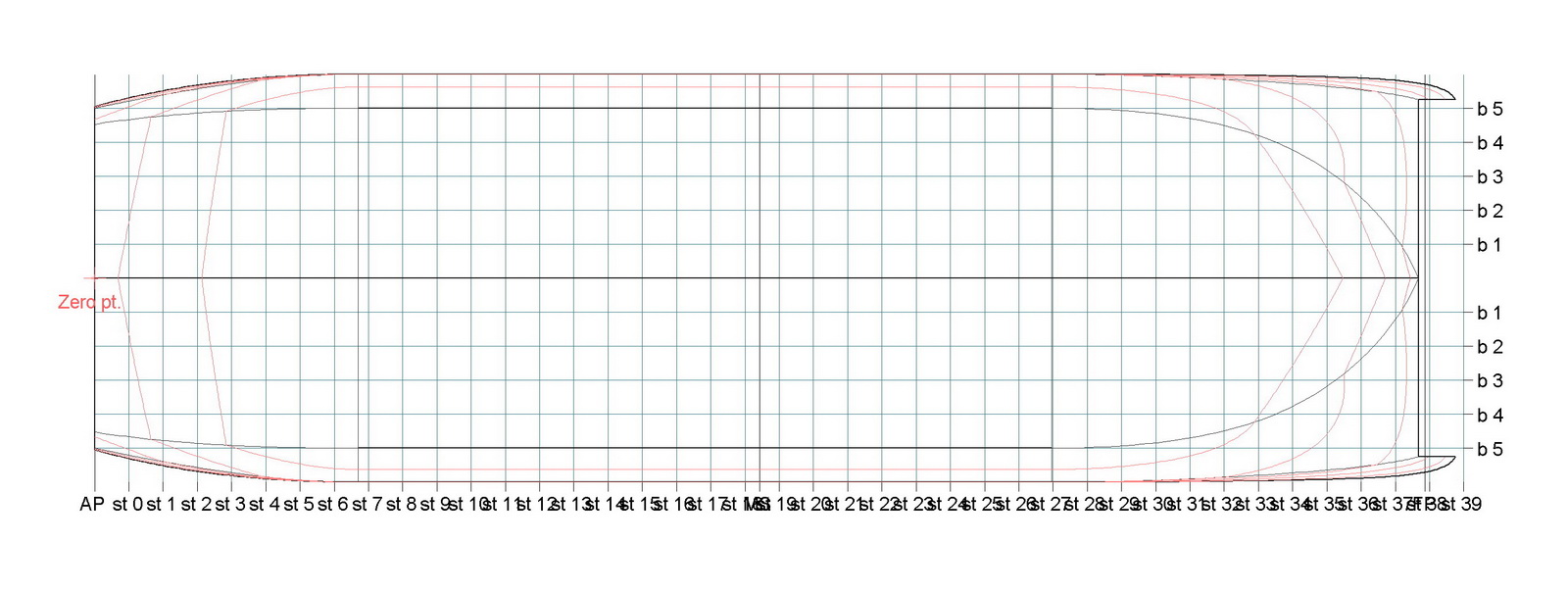

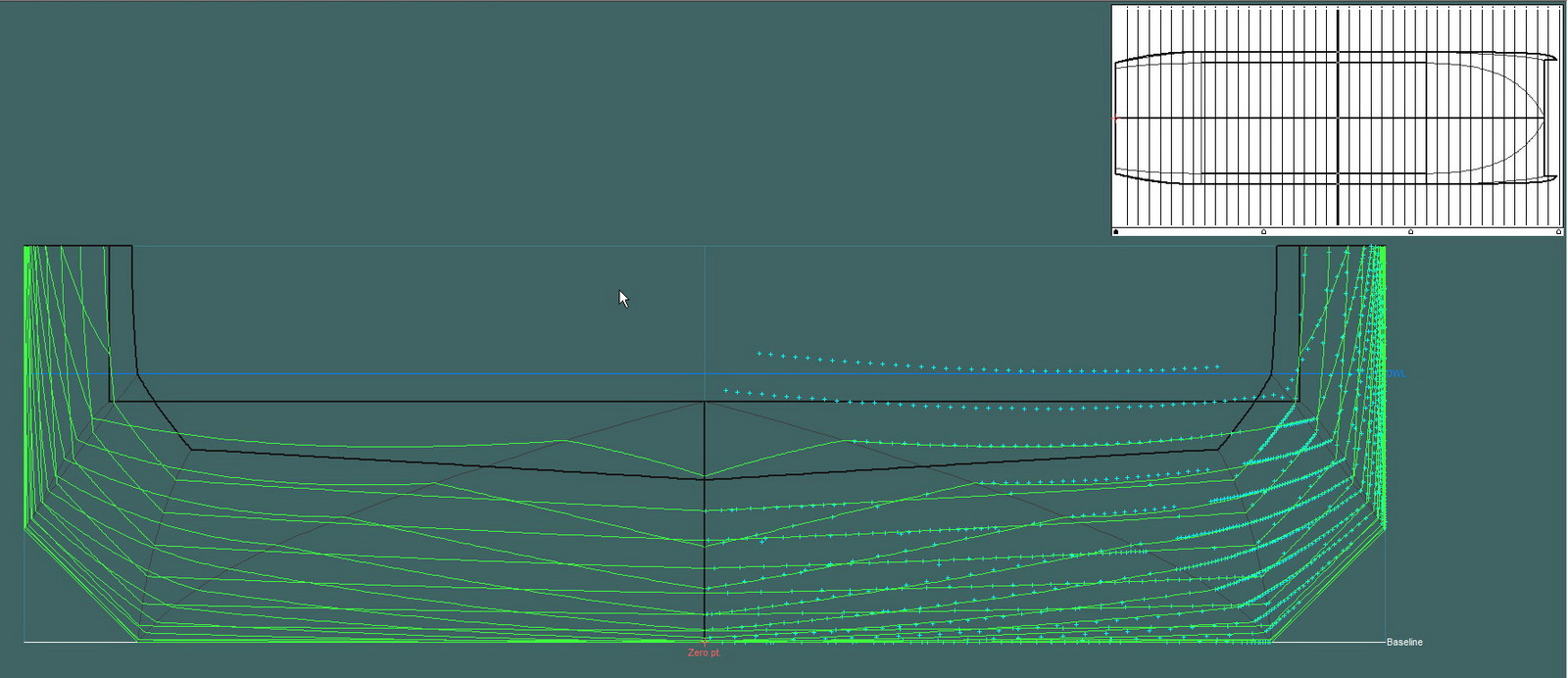

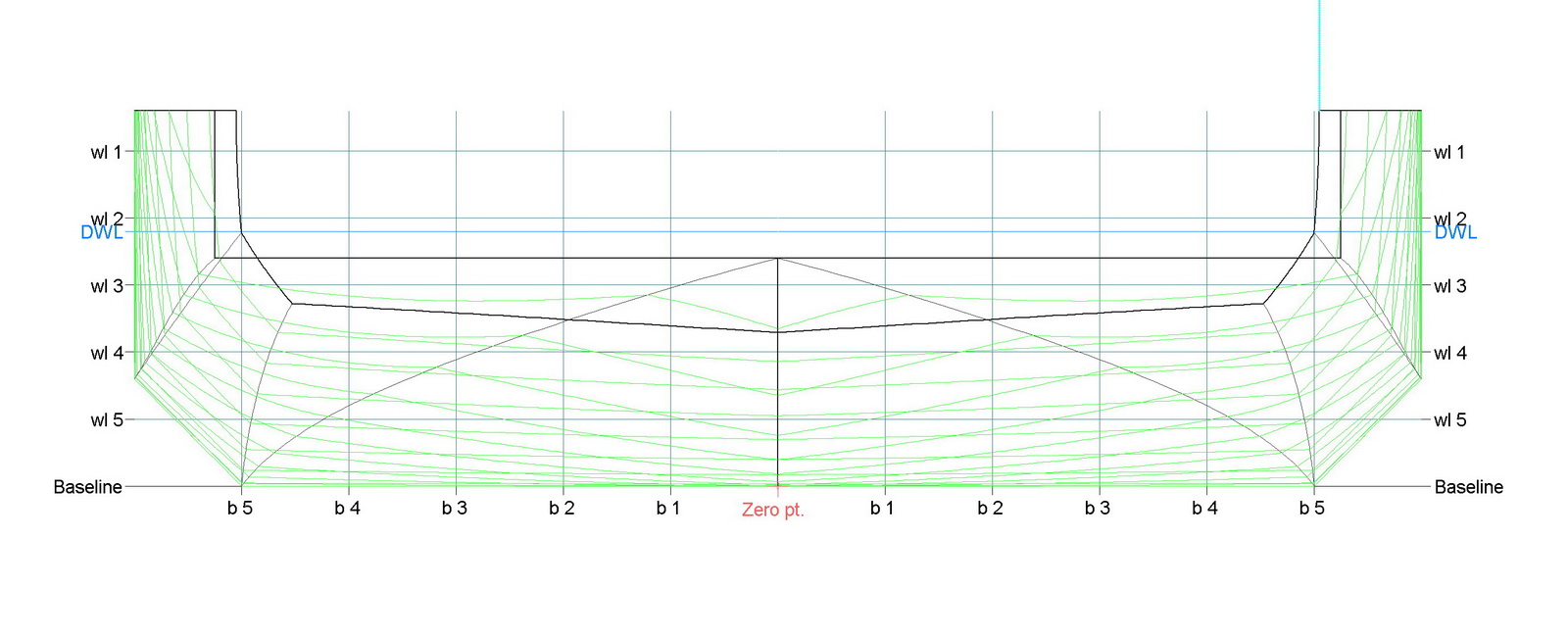

Обводы судна с развертывающейся наружной обшивкой
